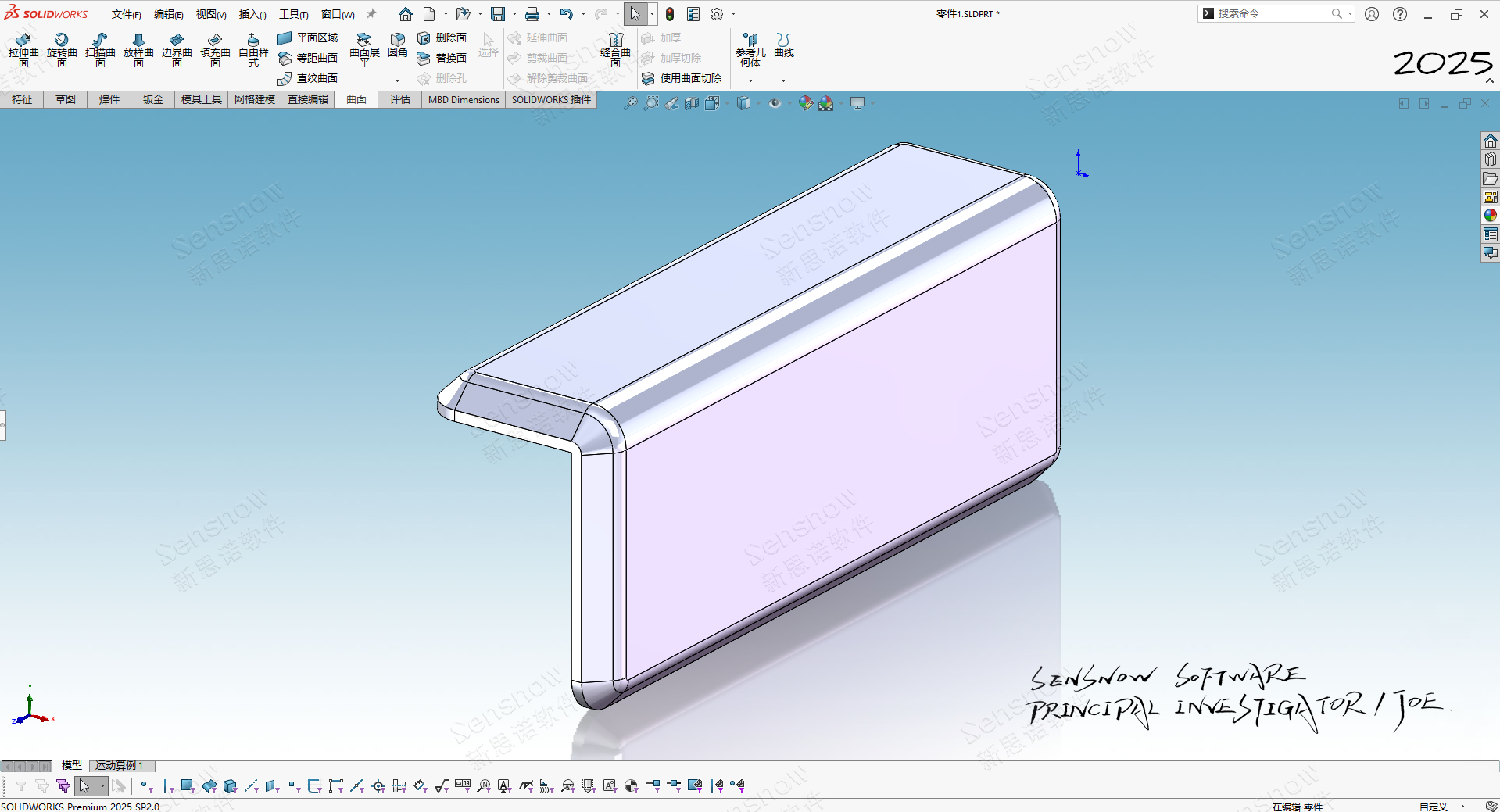

本期小诺将为大家分享一个圆角处理建模案例，此结构来自新思诺一家客户的实际案例，客户为照明设备制作商，灯具中这类塑料立板作为支撑件。

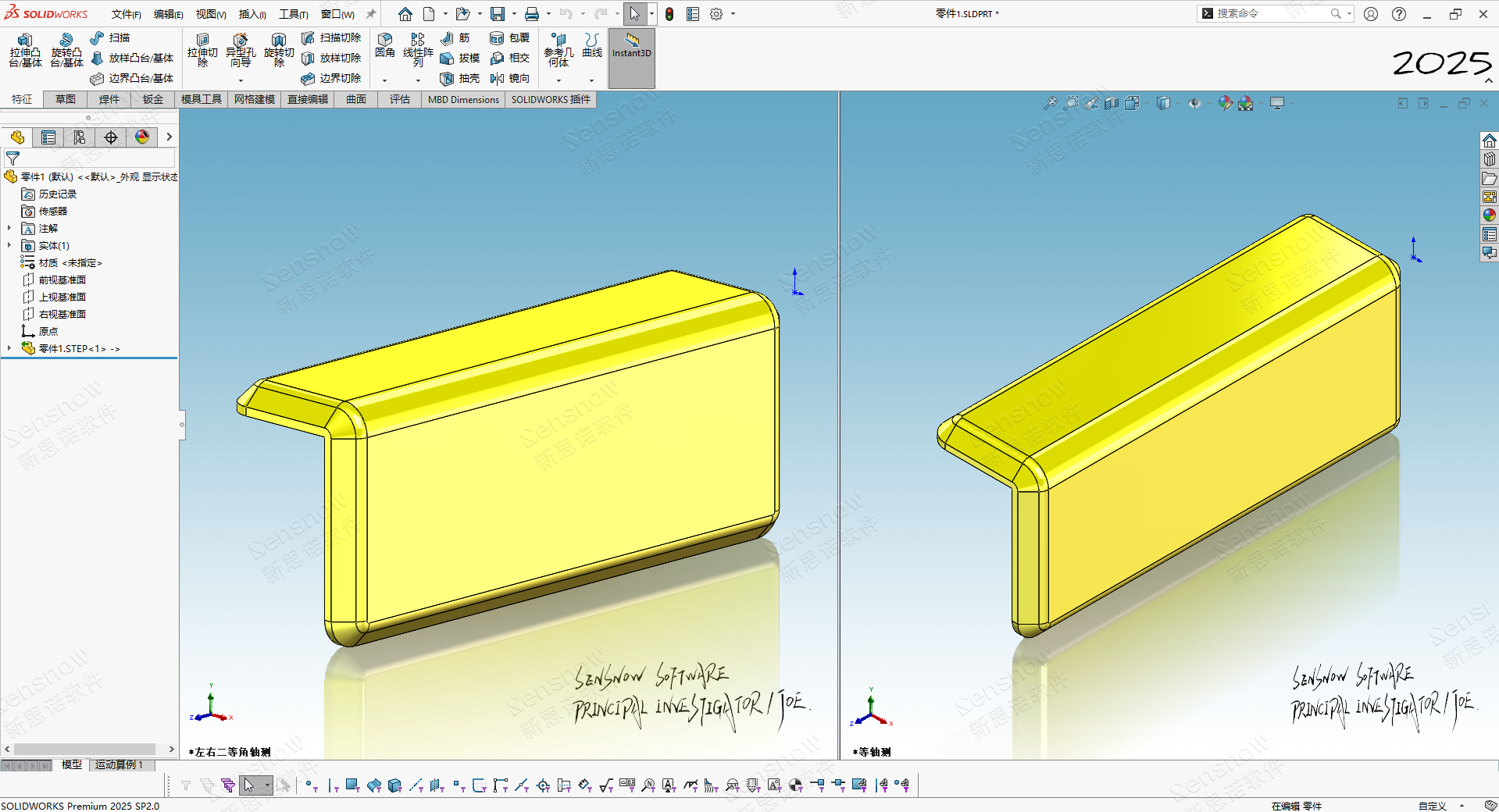

客户由于此模型为供应商提供的 STEP 中性图档格式，输入进 SOLIDWORKS 后没有创建步骤且直接编辑模型无法下手、难以修改！客户审阅后认为结构和形状是设计所需，只是尺寸部分需要调节，那么需要使用 SOLIDWORKS 来从零开始构建一个模型用于达到设计预期，也便于后续的设计更改。
难点分析

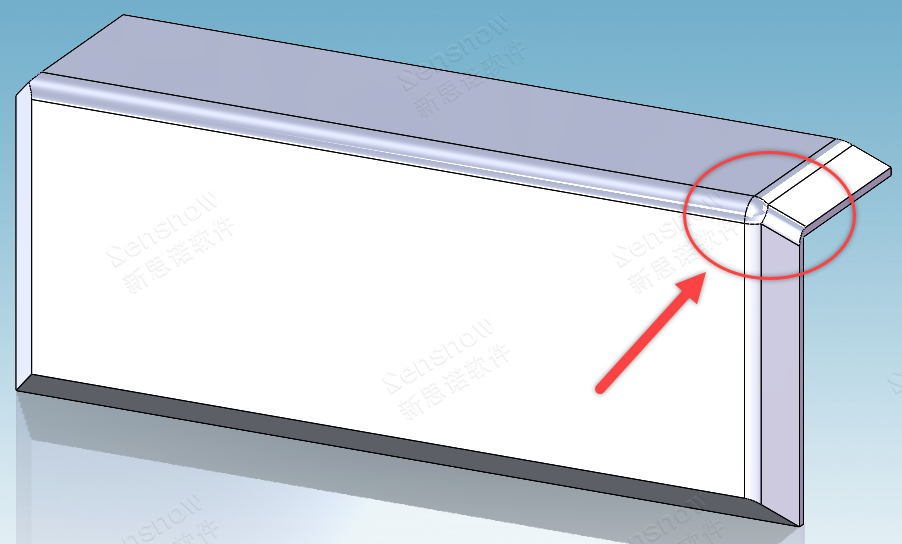

1、 主体为一个不等边角钢形状，外部一圈倒斜角，第一个难点就是中间圆角部分无法使用圆角工具进行创建，使用圆角功能无论怎么调节都不是我们所需要的圆角过渡，包络线圆角也无法实现；

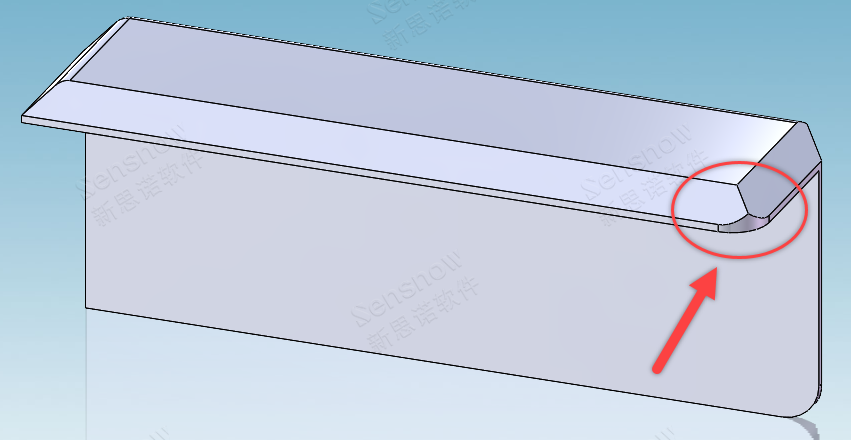

2、 由于模型是外部一圈倒斜角，有一个逐渐渐变厚度的部分，此时如果在直角边上倒圆角后会出现圆角过渡的边线将不是我们预期的效果，无法通过倒斜角加倒圆角的功能来调整！
综上所述，难点全在圆角上，过渡的圆角想达到我们预期的效果就不可以使用简单的倒角和倒圆角功能来创建，下面我们来尝试换一种思路创建该模型；

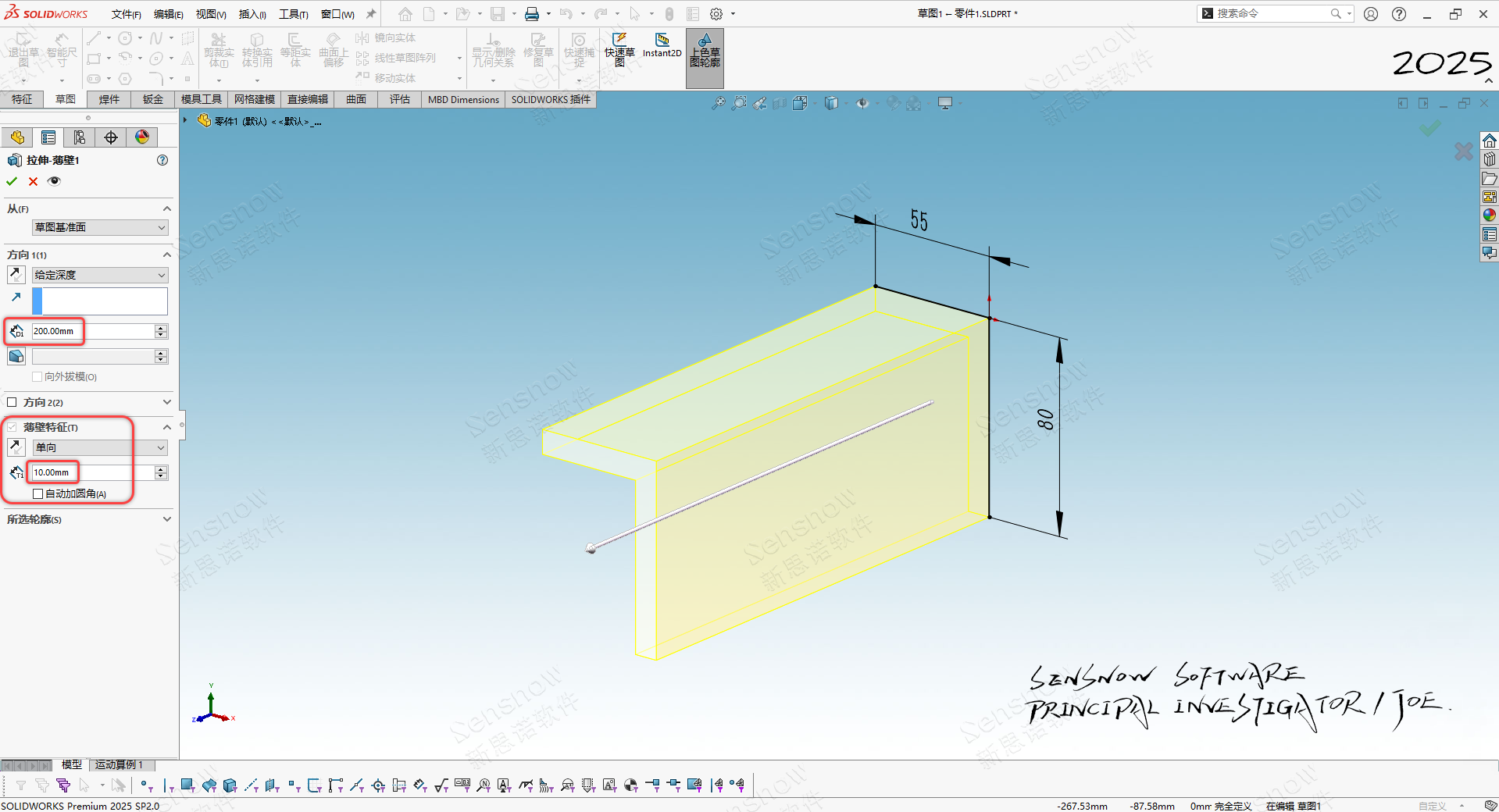

1、 拉伸主体：两条直线尺寸为 55 毫米和 80 毫米。拉伸厚度 200 毫米，拉伸使用薄壁特征，方向向内厚度 10 毫米，毫无难度；

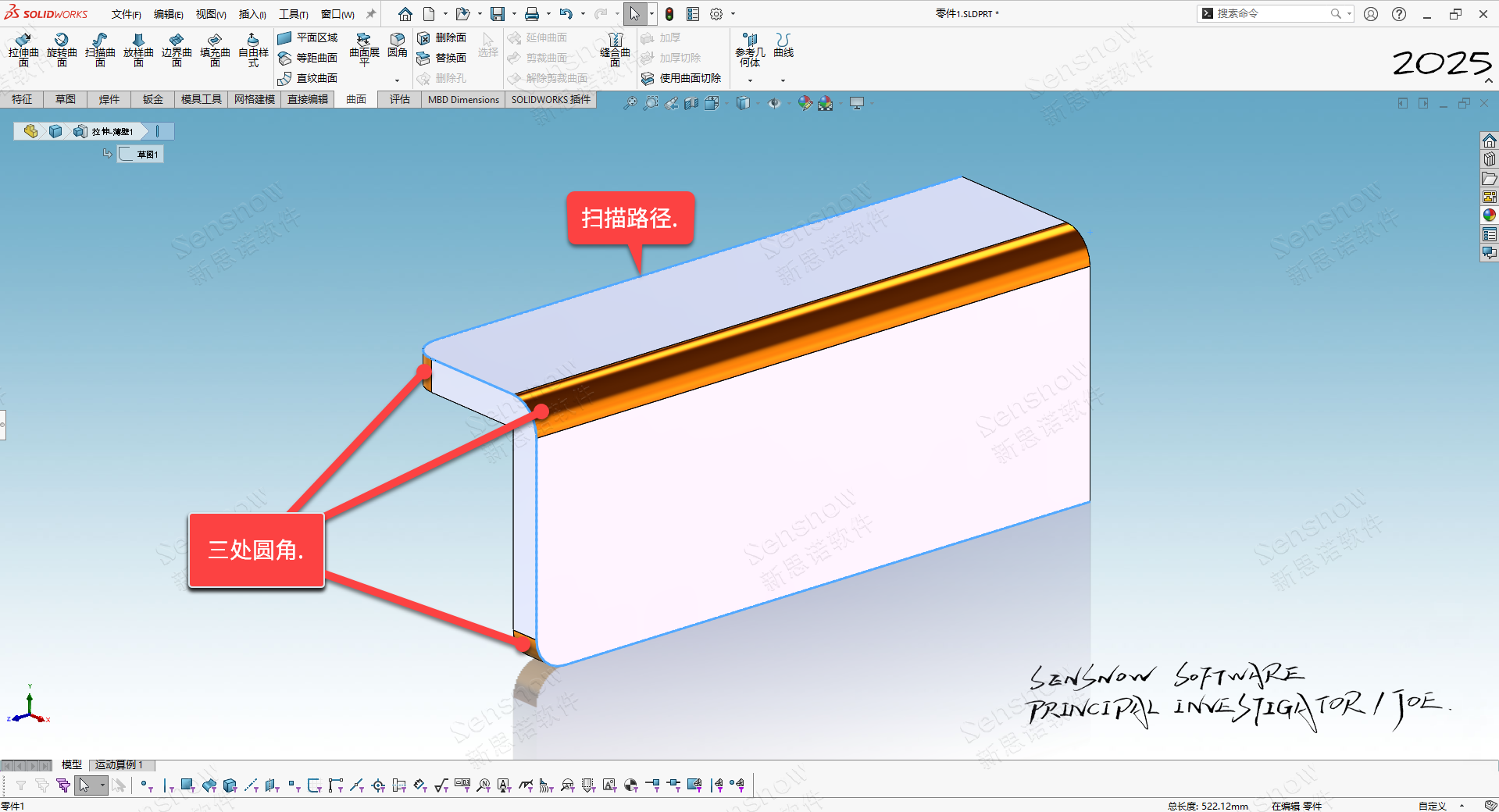

2、制作扫描路径：倒三处圆角，半径为 R10 毫米，由此创建出扫描路径；

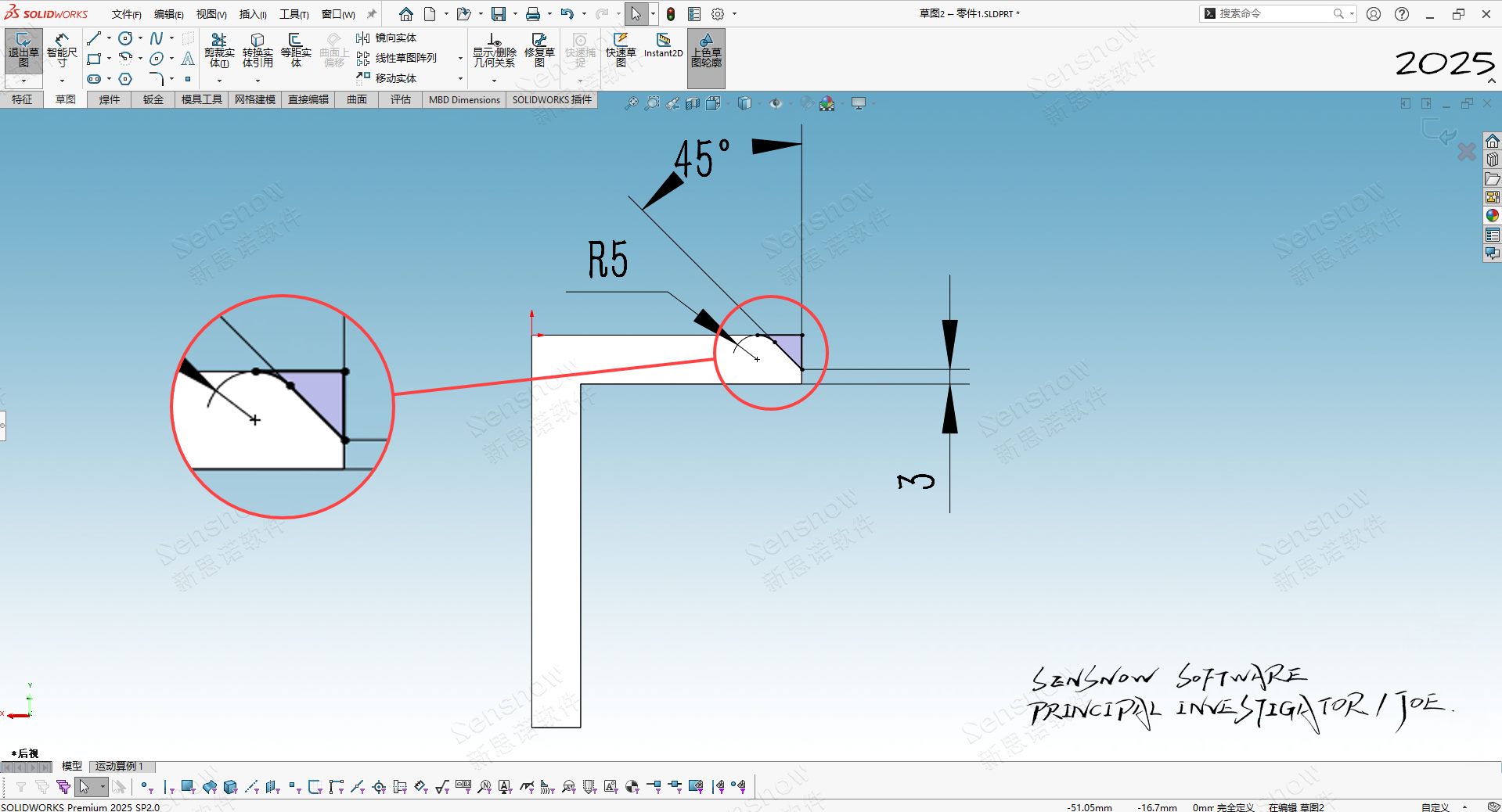

3、绘制扫描轮廓：

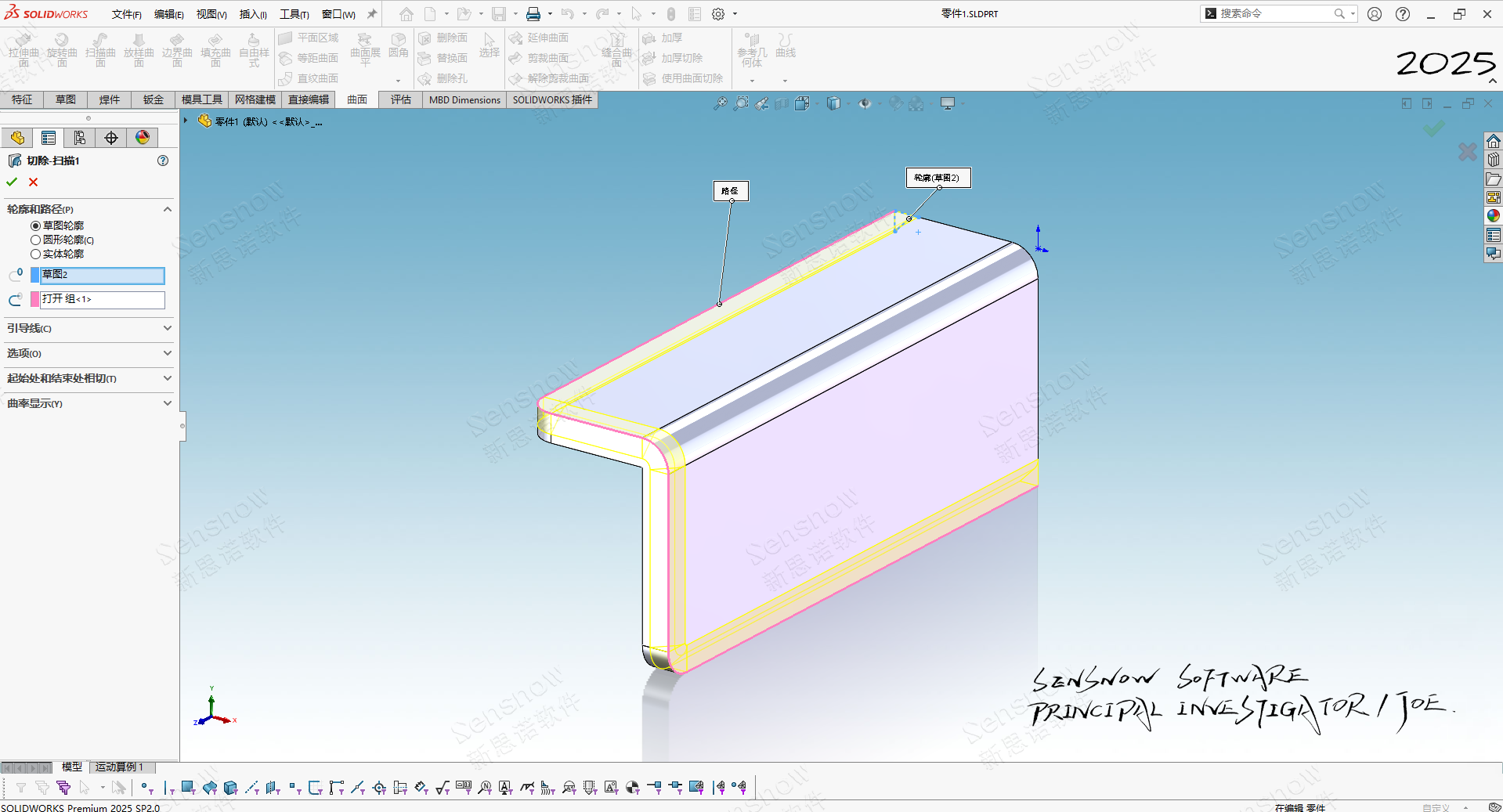

4、使用扫描切除一步成型：
点击查看视频操作演示
