对于 3D CAD 模型文件，由于其各个环节所使用的程序不同或版本不同，常常需要转档 STEP 这一类的中性图档格式以供上下游使用。因此用户们常常遇到一个问题，那就是在输入其他人提供的 STEP 模型文件后在回转体中会将模型分割，出现断线的现象。一直以来都是这样显示的，对后续的装配体调用也似乎没有太大的影响，但对后续工程图图纸标注的时候就会出现想要创建直径但默认创建出半径的现象，给设计人员带来了诸多不便。

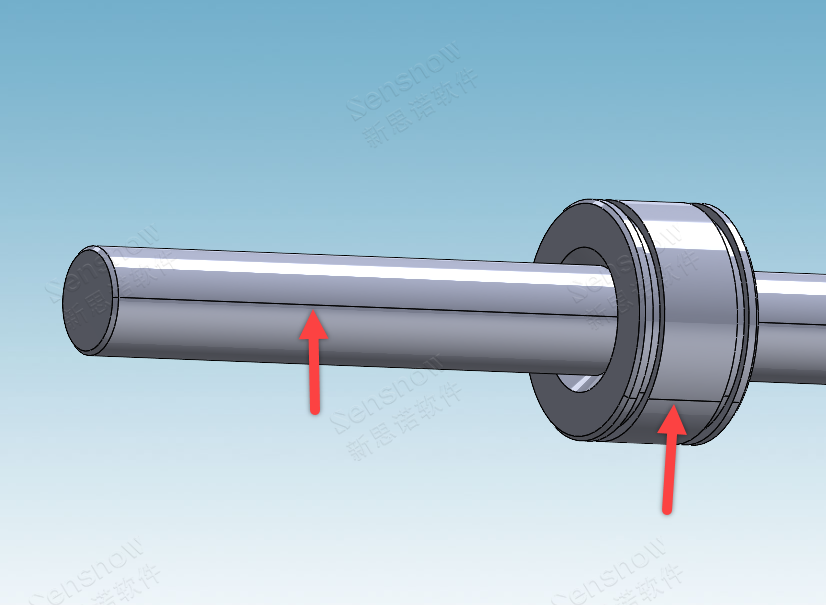

这些 '断面' 究竟是什么？
这种断面叫做 '分割周期面' 将周期面，如圆柱面，分割为两半。这类分割周期面可获得更高的精度和显示质量，但影响性能。也就能够解释为什么很多卖一百多万的 3D CAD 默认建模就会自动在模型上出现被分割的周期面了。
如何消除？
对于我们 SOLIDWORKS 用户而言仅仅是使用模型，默认输入精度足够我们使用了，也就无需输入原始模型的分割周期面。我们可以在 SOLIDWORKS 的导入选项中去将被分割的周期面愈合为一个面来消除这种现象，操作步骤如下：
-

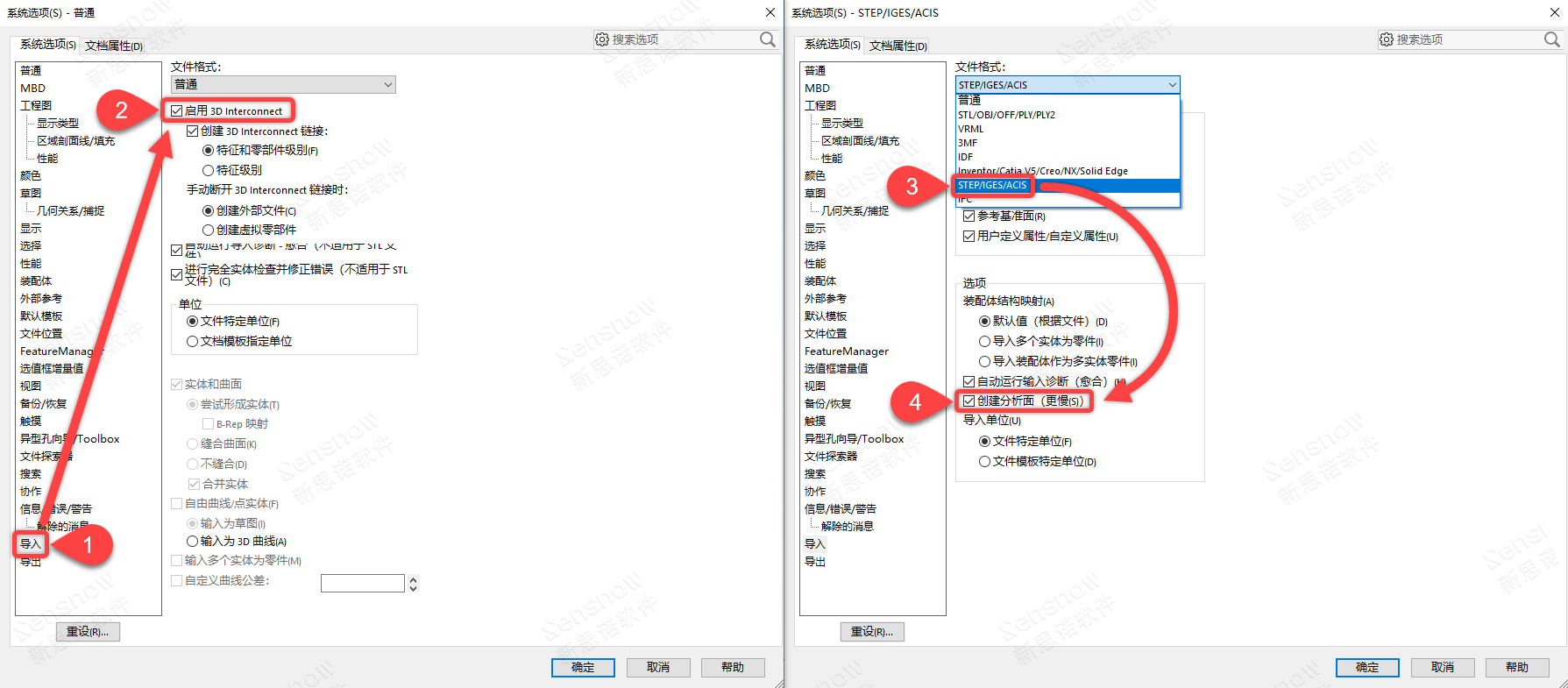

首先我们进入 SOLIDWORKS 的选项 -> 系统选项 -> 导入 -> 启用 3D Interconnect ，勾选此选项；
-

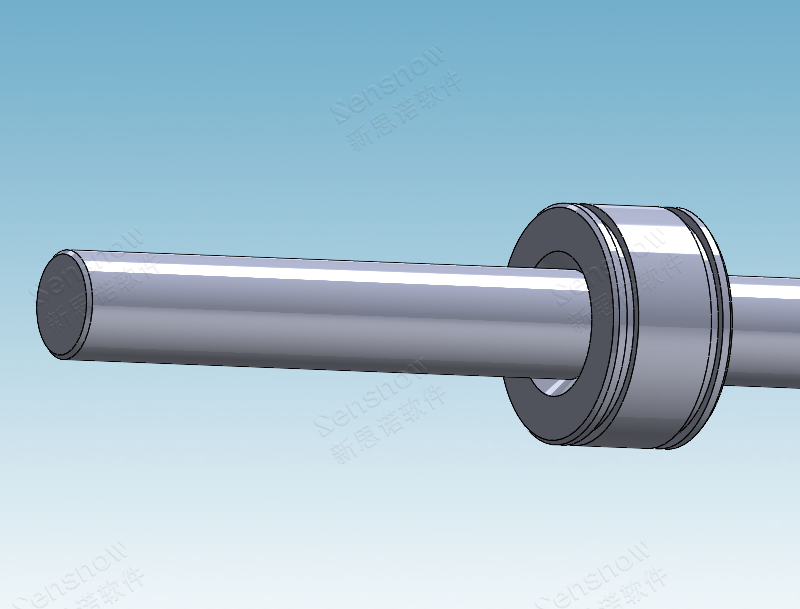

此时，我们再输入 STEP 图档，输入后的模型就不会再出现断面了。（此功能为 SOLIDWORKS 2021 版本新增功能）
点击查看【视频演示操作】
