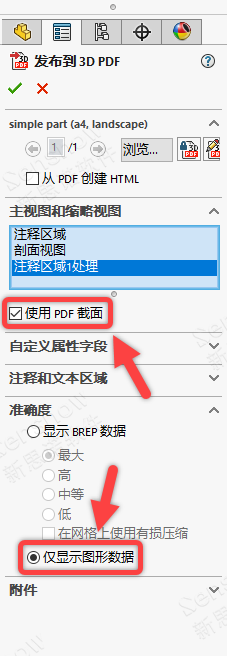

近期，有使用 SOLIDWORKS MBD 的客户反馈在将 3DPMI 出版到 3D PDP 的过程中存在两个选项，不清楚什么用途。分别是 '使用 PDF 截面' 和 '仅显示图形区域' ，这两个选项不清楚对我们出版后的 PDF 电子图档有什么样的优化。
‘使用 PDF 截面’

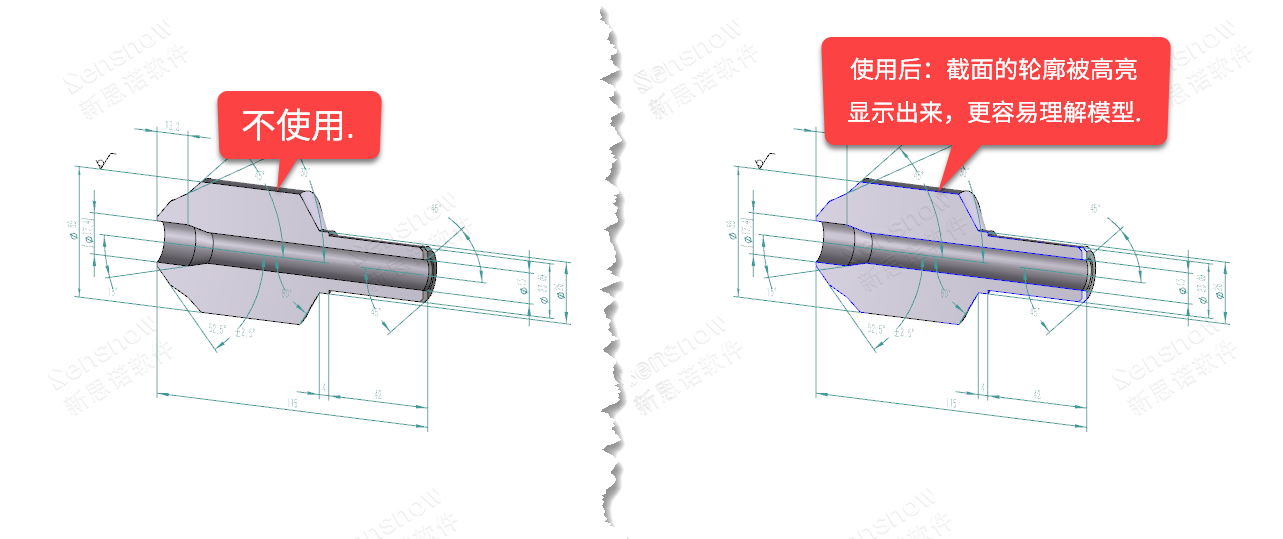

顾名思义，此选项是针对出版后的图形显示上起到视觉优化效果的；不使用该选项时，转出后的模型截面与常规的模型边线显示并无差别。当使用该选项时，转出后的模型截面轮廓被加亮，这将使我们更便于理解模型。（此功能为 SOLIDWORKS MBD 2020 版本新增功能）
‘仅显示图形区域’
此选项可以抑制图形区域中的图形显示数据，如图表和图形。勾选此选项后，接收方可以查看和交叉检查模型，但无法在 PDF 背景中看到完整的 BREP 几何图形。（此功能为 SOLIDWORKS MBD 2019 版本新增功能）

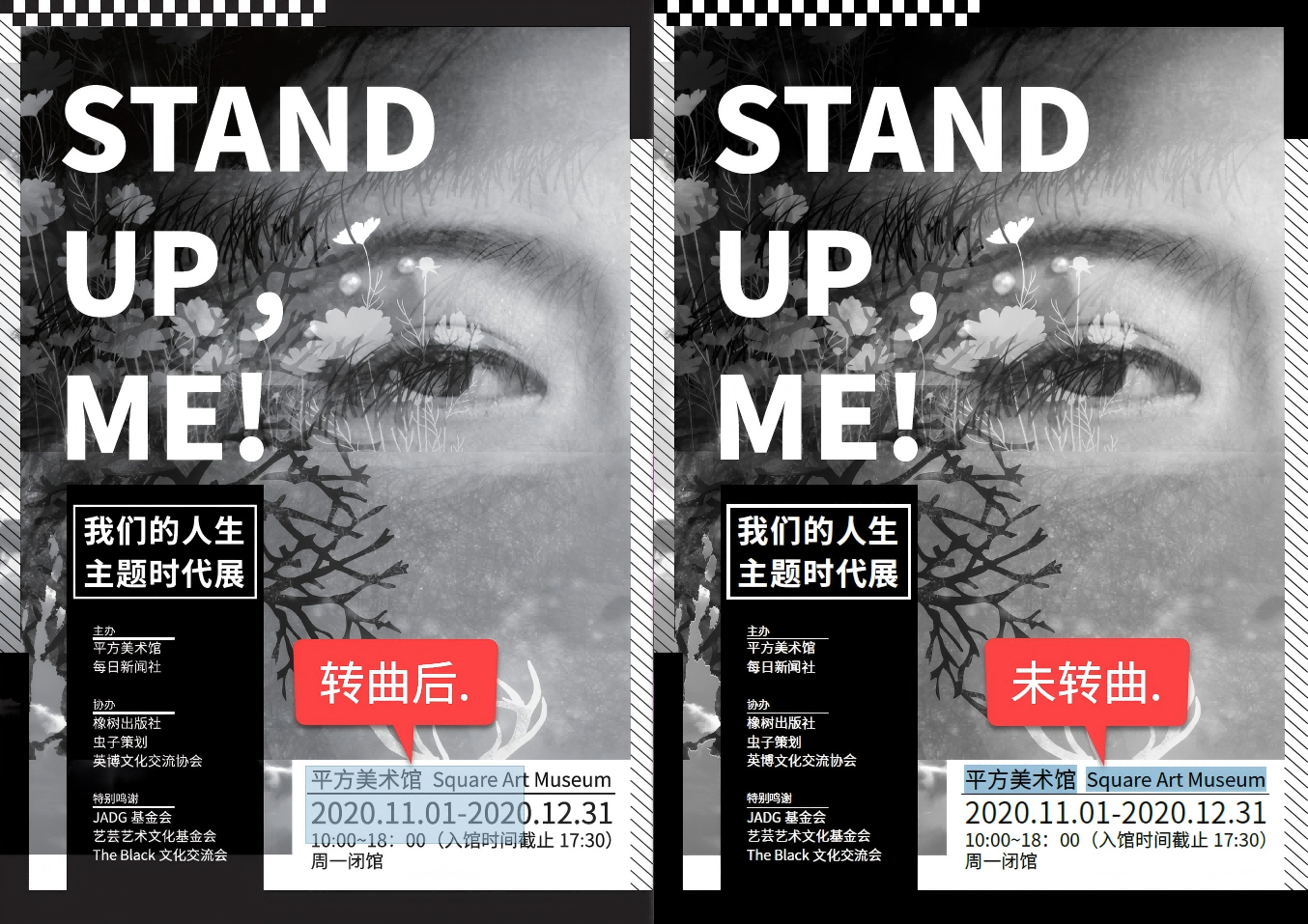

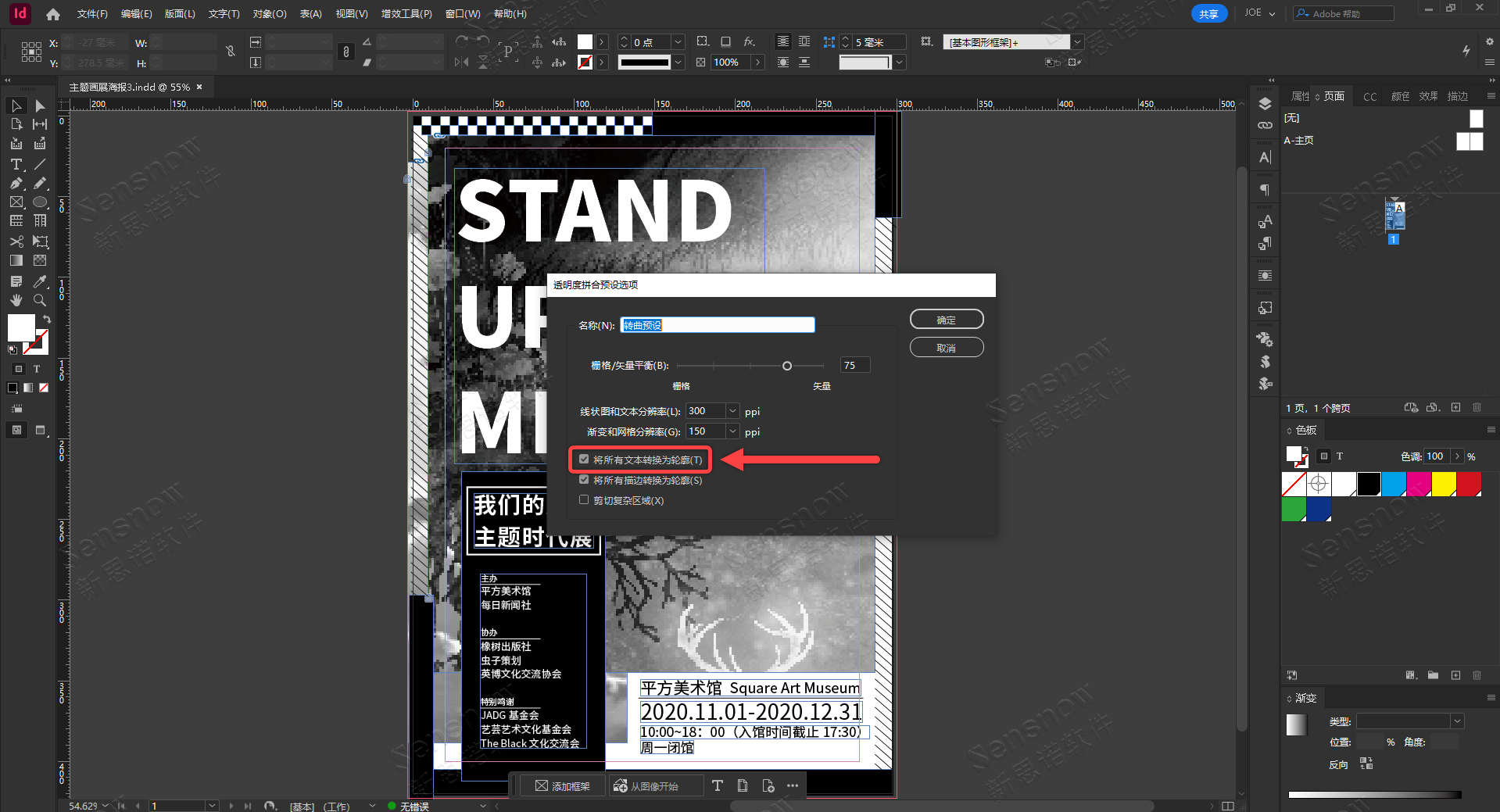

类似平面设计领域的 '转曲' 操作，将文字在导出 Acrobat 的过程中剔除掉文本的属性让其被转换为图形来代替文字。
转曲处理主要有两个用途：
其一是接收方如果计算机中没有设计人员所使用的字体，那么打开图档会提示缺失字体，使用默认字体替换后不排除会存在个别字符出现乱码的现象。假如三五行文字我们一眼就可以看得出来哪些文字出现替换字体后出现了乱码，完全可以手动将这些文字替换为一个不会出现乱码的字体即可。但如果是一篇长篇文档，此时就无法通过人工判定是哪些字体出现了乱码。使用转曲可将文字替换为图形，这样在任何一台计算机中打开图档查阅时都不会出现因计算机中未安装特定字体而出现文字乱码报错的问题了。
其二是为了让我们的知识产权受到保护，将设计导出 Acrobat 后如使用了转曲处理，则文字全部被替换为图形，接收方无法选取文字进行翻录、更改，可以有效的保护我们的知识产权。
点击查看→【操作演示视频】
