现象
客户咨询：为何在工程图视图中始终不显示三维模型的装饰螺纹线和曲面元素，即使将视图重建也无法使其显示，新建工程图文件也是如此。

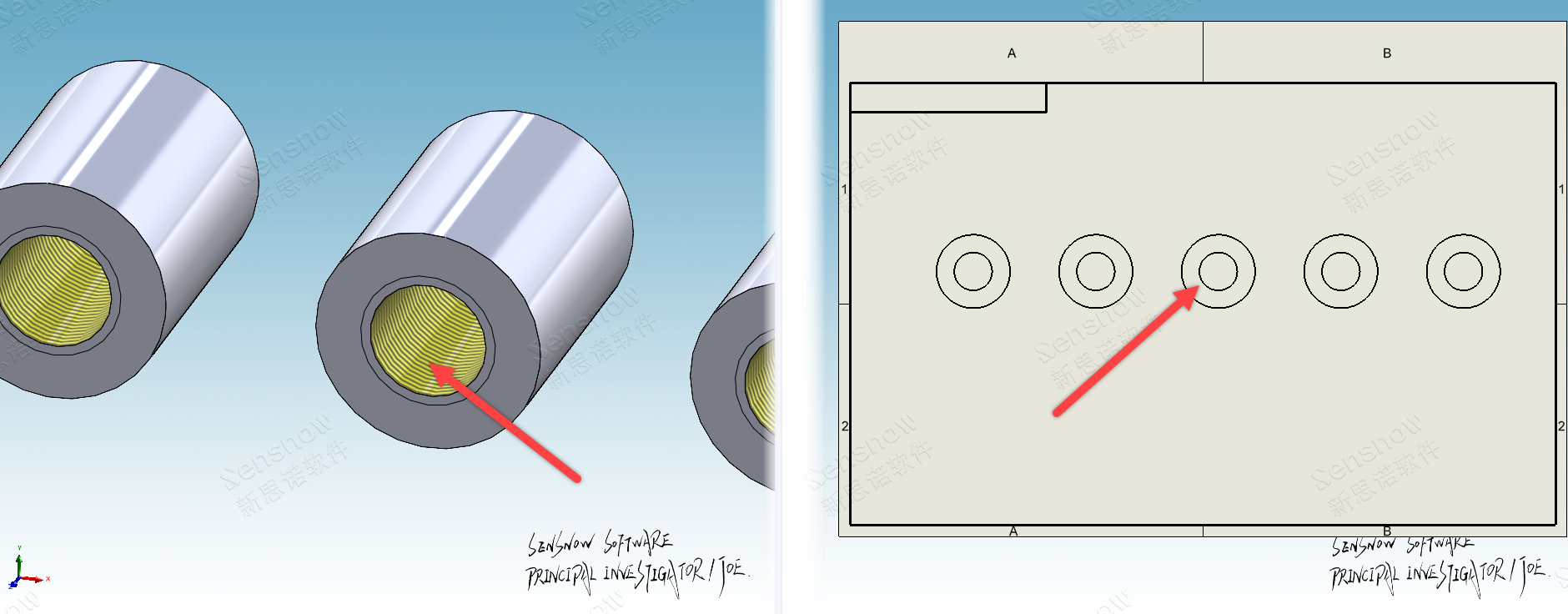

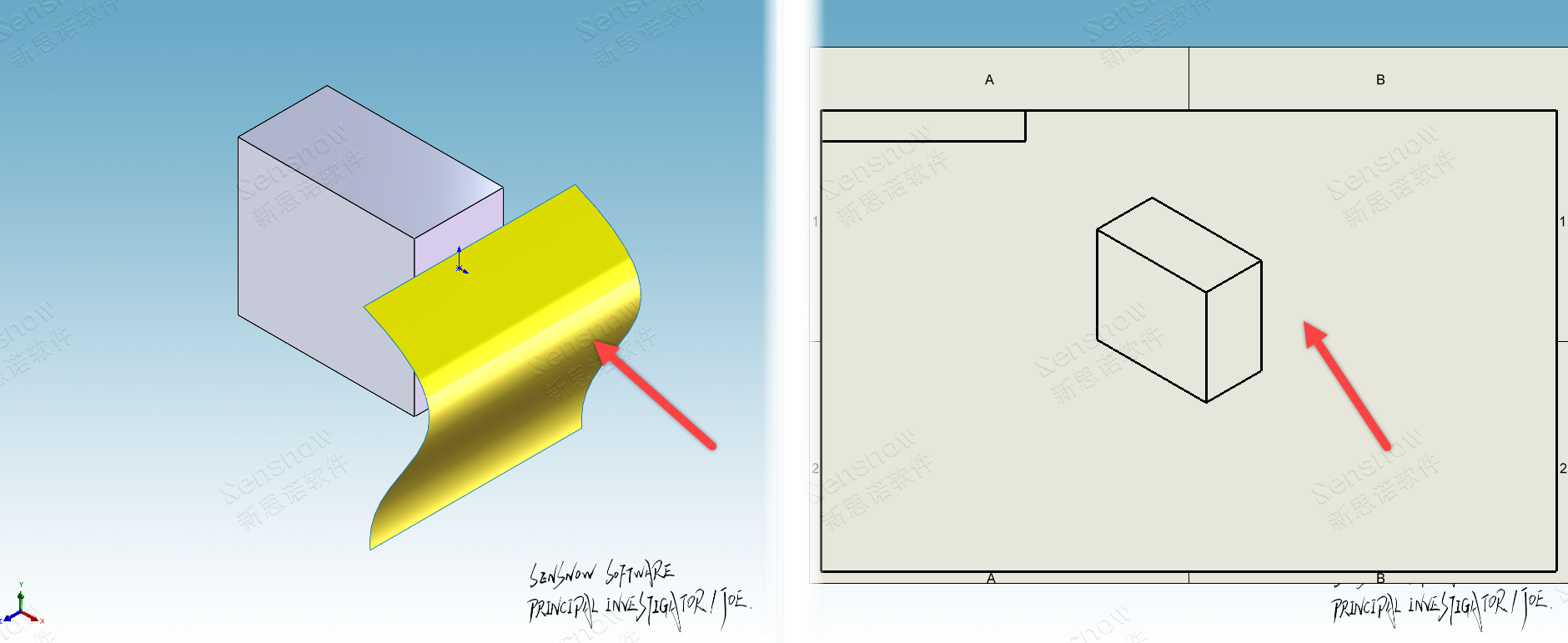

一般是零件工程图的曲面元素无法显示，而零件的三维模型中是存在曲面元素的，工程图中从视图调色板将视图拖放至图纸后默认就是只显示实体不显示曲面；而装饰螺纹线元素不显示一般是发生在装配体工程图中的，装配体工程图中无法显示零部件的装饰螺纹线，同样也是从视图调色板将视图拖放至图纸后默认就是不显示零部件的装饰螺纹线！
原因
对于零件工程图默认不显示曲面的问题：
已经有客户向研发部门提出功能增强，要求增加一个选项可以在视图创建的过程中一并将曲面元素在工程图视图中显示。详见：SPR 876259-Add an option to automatically show surfaces which are shown in the part when creating drawing views 目前还未在已发行的 SOLIDWORKS 版本中实施。
对于装饰螺纹线不显示的问题：
零件工程图视图会自动创建装饰螺纹线，但装配体工程图视图却不自动创建。这是软件预先设置好的一个工作流，通常来说在零件当中螺纹孔的数量是有限的，但是在装配体中每个子件螺纹孔数量的叠加会导致具有非常庞大数量的螺纹孔。结合装配体工程图性能运用的实际考量，在软件设计初期就制定了这种模式。
零件和装配体工程图之间的这种差异性是出于性能方面的考虑，因为不一定总是需要显示装配体中的每个螺纹孔。
解决方案

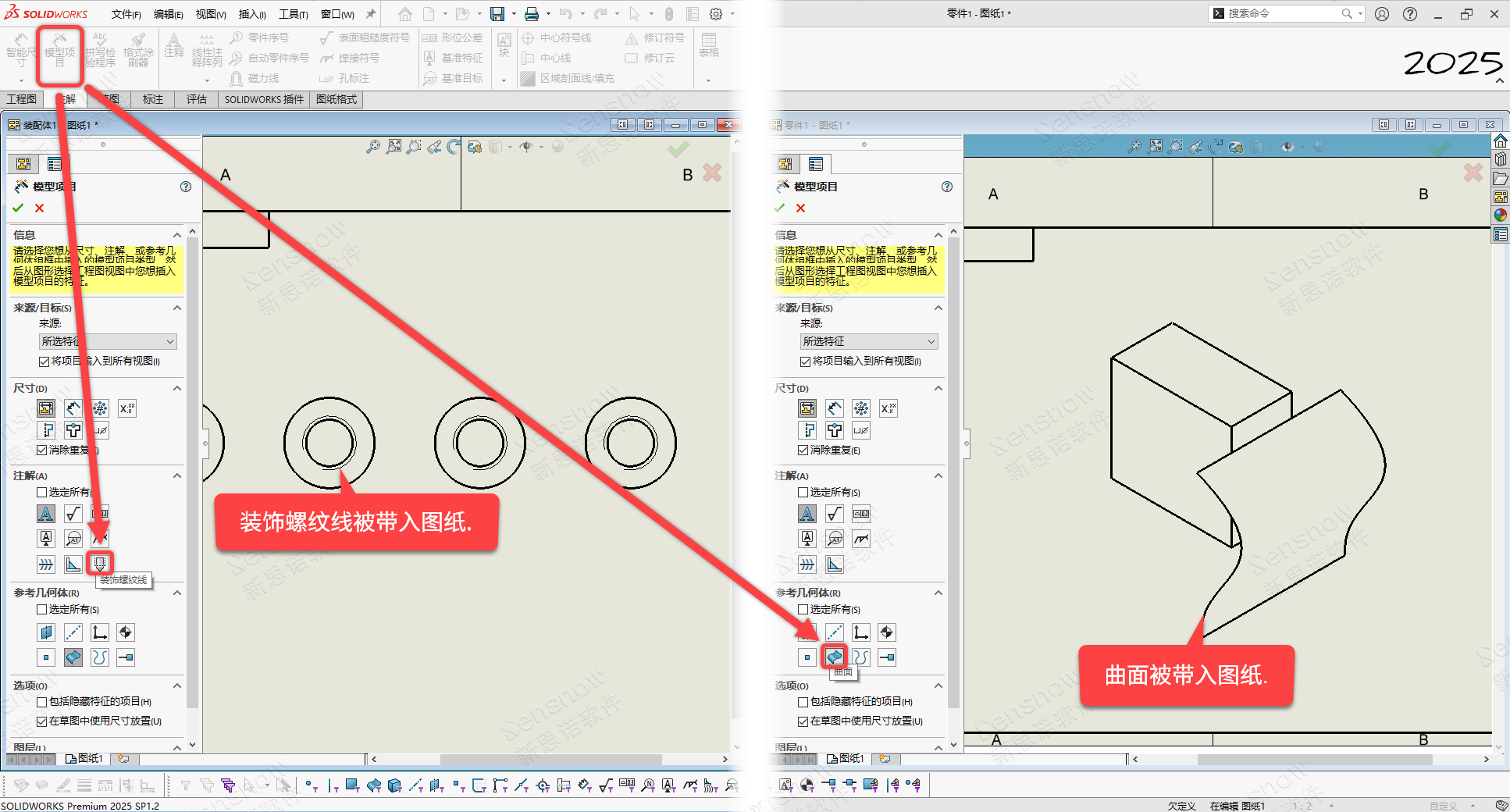

装配体工程图中可以使用 '模型项目' 功能勾选 '装饰螺纹线' 将其元素带入视图中即可显示零部件的螺纹装饰线；零件工程图中可以使用 '模型项目' 功能勾选 '曲面' 将其元素带入视图中即可显示曲面元素。
SOLIDWORKS 2024 SP2 版本的更新：
在 SOLIDWORKS 2024 SP2 版本中新增一个选项，我们可以设置使其视图创建时自动插入零部件的装饰螺纹线，可以制作进工程图模板中，无需再像之前版本那样每次都手动使用 '模型项目' 对零部件装饰螺纹线进行带入！
位置：选项 -> 文档属性 -> 出详图 -> 装饰螺纹线 - 装配体。
对于已经创建的装配体工程图视图，可在视图的属性管理器中勾选：输入选项下的 '输入注解' 和 '装饰螺纹线' 两个选项，此时装配体工程图将一并显示零部件的装饰螺纹线。
视频操作演示：https://www.toutiao.com/video/7508986984275165722/
