随着制造业的发展，已经不再是 '一图胜千言' 图纸是工业的语言的时代了。制造设备的不断升级，以及甲方对设计的要求越来越高，企业指导生产的信息传达已经不再是纸质的二维图纸，而是三维数模文件。数控机床可直接读取三维数模来对模型进行编程加工，无需纸质图纸下发到生产车间了；与外协制造加工厂家的信息传达也是如此，毕竟制造人员和加工设备不需要看图纸，看的是数据，也的确没有必要让制造人员将纸质图纸的数据人工翻译一遍再输入进制造设备中进行加工。
由此可见，三维数模的重要性远远高于传统纸质图纸，毕竟三维数模所含带的信息完整性使用纸质图纸是很难表达出来的。欢迎联系新思诺售前/售后服务热线：400 636 8628咨询。
本期小诺将为大家带来一个客户的案例，客户在产品设计的过程中与甲方的沟通上常常需要将数模转档为通用格式，如：STEP 格式。且格式类型是由甲方所指定，接收方只接受 STEP 格式！

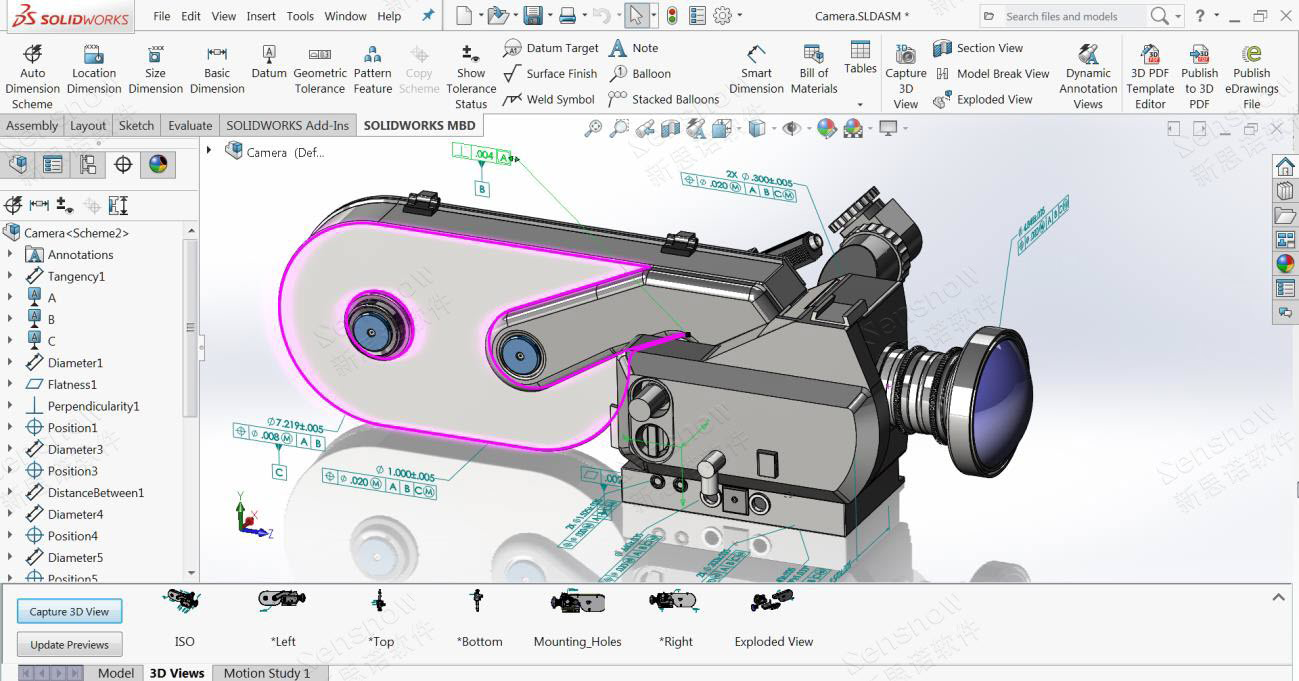

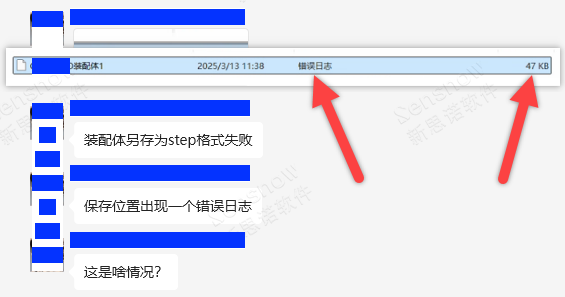

客户在将数模转存为 STEP 后出现无法转出的现象，转存 STEP 后在转存目录下会创建一个后缀为 '.err' 的错误日志文件来表示转存失败！很多时候这个错误日志文件也不会创建，而是什么也不会生成！
什么原因？如何解决？
-
出现转存 STEP 失败的现象主要着手两个排查方向；
-
其一是存储文件的名称是否存在特殊符号的字符或汉字等双字节字符，同时也要检查计算机系统语言设置，如语言设置不正确也会出现转存失败的现象。
-

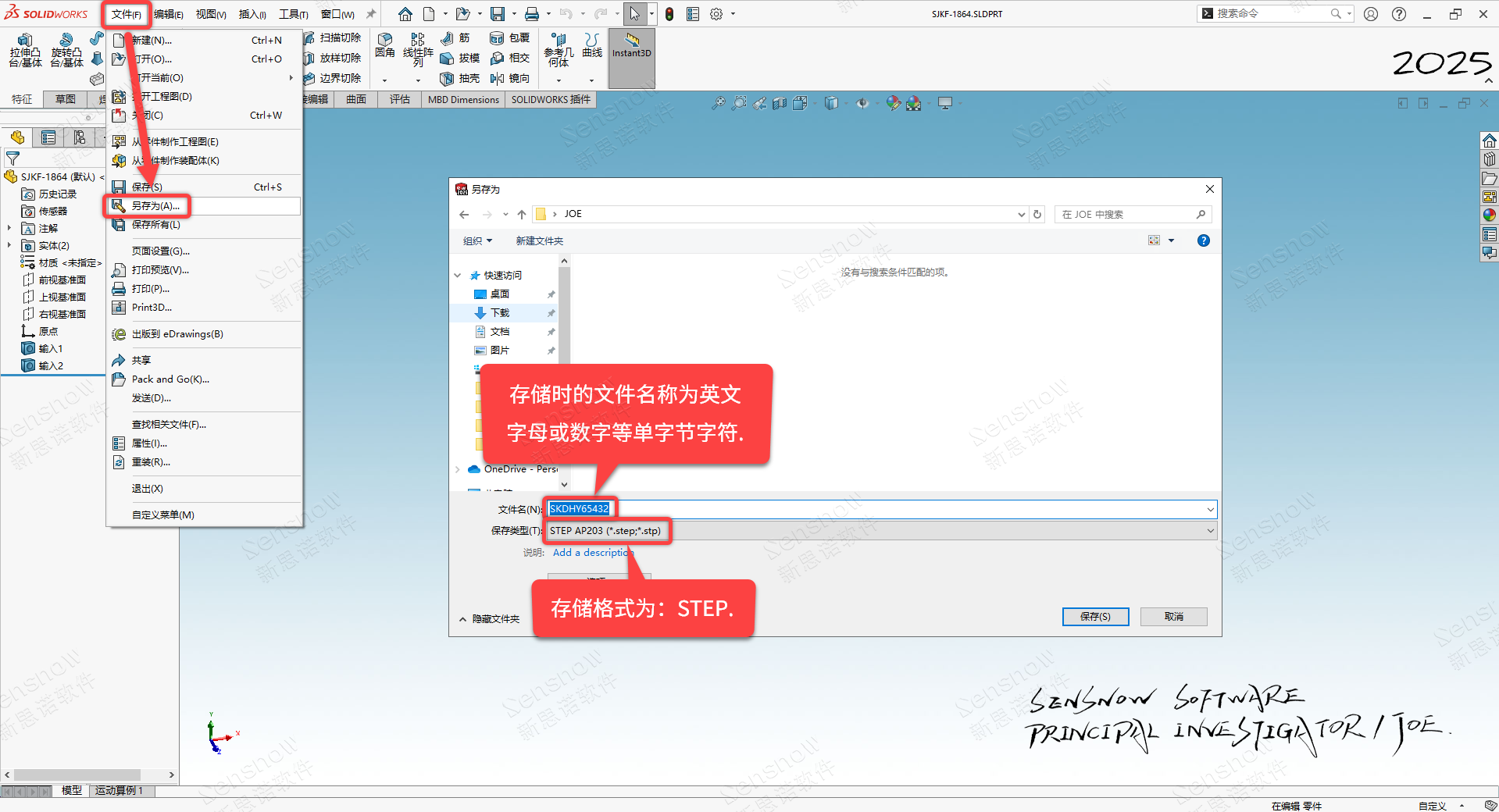

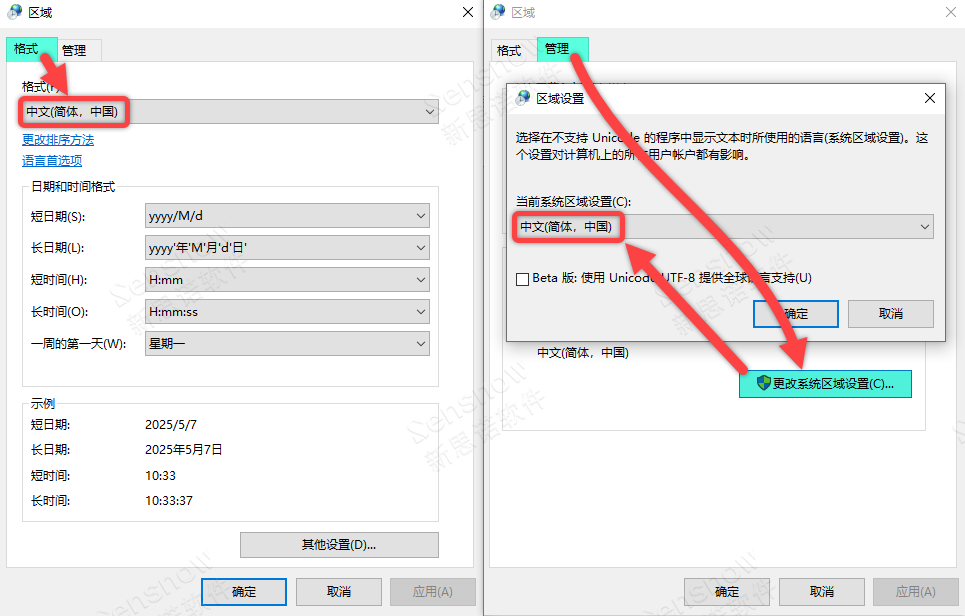

转存时的图档名称可以测试输入单字节的英文字母或数字是否可以转存成功，同时也要检查计算机系统语言设置是否正确，区域格式中是否为 '简体中文' ，以及系统区域设置中是否为 '简体中文' 。
-
其二是数模本身存在问题，导致转存被中断！
-

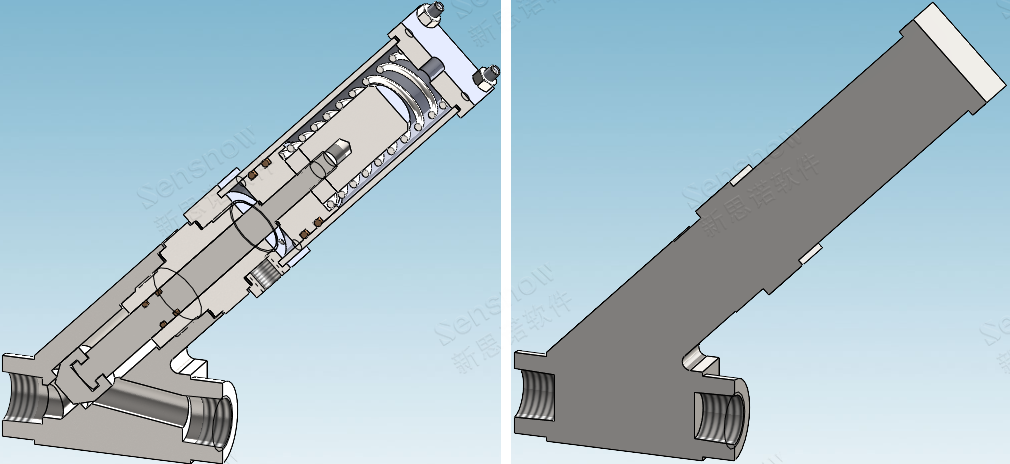

通常这种问题是装配体中某一个子件的模型存在破损，而出现破损的子件大多是由外部输入图档输入进来的几何体没有做处理直接插入进装配体中导致的。
-
出现这种问题则需要找到具体存在模型破损的是哪个件，剔除或修正这个件的模型问题就可以正常转档 STEP 了。此时，就需要使用排除的方法来找出具体哪一个件存在问题，FM 设计树中对子件操作压缩和解除压缩的过程中分别尝试转存 STEP ，直至 STEP 转存成功就可以快速的找出有问题的子件，然后我们尝试修正破损的模型。
如模型修正困难或无法修正则需设计人员判定此模型是否为核心数据。对于非重要模型可直接在装配体中剔除掉再转档 STEP ，对于重要模型且无法人工修正破损数据则需设计人员联系图档提供方索要模型原数据将出现破损的模型进行替换，或绘制简易模型将破损模型替换掉。
点击查看→【视频操作演示】
